MT・LMTシリーズ

製品概要

生物学、医学、石油化学、生理学、冷凍食品工業の他、新素材、半導体、超伝導、液晶などの基礎的研究分野で、冷却及び加熱による試料の形態変化現象を主として、-180℃から+600℃の可変温度範囲で、最高視野倍率800倍の顕微鏡下で熱学的研究、品質管理、検査を目的とした製品です。

製品特長

クリーンな表面観察

冷却-180℃下でも試料観察窓、照明窓が曇ることが無いよう、独自の特殊ガスカーテン防雲機構によって常に明るい明瞭な視野を保つことができます。

幅広い適応性

光学顕微鏡（落射/透過兼用）、レーザー顕微鏡、顕微FTIR、顕微ラマン等、メーカーを問わず取付可能です。

高品質で低価格

自社生産による、製作工程、品質管理の徹底により、高品質で低価格にて提供しております。

特注品の製作

お打ち合わせに始まり、設計、製作、組立、テストの工程全てを自社で行い、特注品の製作も数多く手がけております。

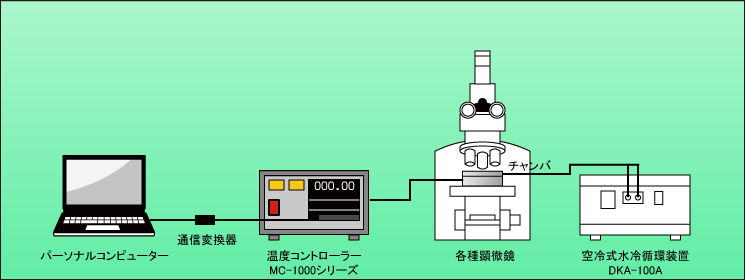

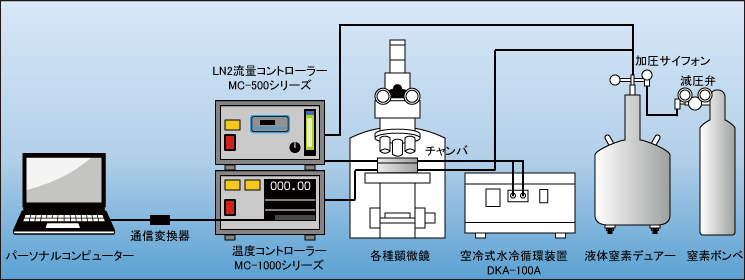

標準機器構成図

MTシリーズ（MT-350・MT-600）	LMTシリーズ（LMT-350・LMT-600）

※ 画像をクリックすると拡大表示されます。

チャンバ 詳細

熱伝導、温度分布の優れた純銀試料ステージを採用しております。
加熱ステージは、サーモコアックス社製（フランス）マイクロシースヒータを使用しております。他社製品に比べ高温域においての信頼性、耐久性にすぐれております。

MTシリーズ（MT-350・MT-600）	LMTシリーズ（LMT-350・LMT-600）
C-101	C-301
C-101V（特注品）	C-301V（特注品）

【チャンバ C-101、C-101V 規格・仕様】

試料チャンバ名	MT-350	MT-600	MT-600V
チャンバ型式	C-101	C-101	C-101V
測定温度	室温⇔350℃	室温⇔600℃	室温⇔600℃
試料サイズ（直径）	30mm	30mm	30mm
試料サイズ（厚さ）	1.5mm（MAX）	1.5mm（MAX）	1.5mm（MAX）
ワーキングディスタンス(※1)	8mm以上	8mm以上	8mm以上(※2)
試料設置	上部より設置	上部より設置	上部より設置
試料雰囲気	大気、不活性ガス雰囲気中	大気、不活性ガス雰囲気中	真空中、不活性ガス雰囲気中
観察窓部(直径)	16mm	16mm	16mm
観察窓部(厚さ)	0.5mm	0.5mm	1.0mm
観察窓部(材質)	石英ガラス	石英ガラス	石英ガラス
給水容量	市水2L/min	市水2L/min	市水2L/min
水冷機構(※3)	空冷式水冷循環装置（OP）	空冷式水冷循環装置（OP）	空冷式水冷循環装置（OP）
本体・上蓋の材質	アルミニウム合金	アルミニウム合金	SUS304
ステージの材質	銀・ステンレス	銀・ステンレス	銀・ステンレス
寸法（mm）	W96XD88XH21.5	W96XD88XH21.5	W98XD92XH27.5
重量	400g	400g	750g

【チャンバ C-301、C-301V 規格・仕様】

試料チャンバ名	LMT-350	LMT-600	LMT-600V
チャンバ型式	C-301	C-301	C-301V
測定温度	-180℃⇔350℃	-180℃⇔600℃	-180℃⇔600℃
試料サイズ（直径）	30mm	30mm	30mm
試料サイズ（厚さ）	1.5mm（MAX）	1.5mm（MAX）	1.5mm（MAX）
ワーキングディスタンス(※1)	8mm以上	8mm以上	8mm以上(※2)
試料設置	上部より設置	上部より設置	上部より設置
試料雰囲気	大気、不活性ガス雰囲気中	大気、不活性ガス雰囲気中	真空中、不活性ガス雰囲気中
観察窓部(直径)	16mm	16mm	16mm
観察窓部(厚さ)	0.5mm	0.5mm	1.0mm
観察窓部(材質)	石英ガラス	石英ガラス	石英ガラス
給水容量	市水2L/min	市水2L/min	市水2L/min
水冷機構(※3)	空冷式水冷循環装置（OP）	空冷式水冷循環装置（OP）	空冷式水冷循環装置（OP）
本体・上蓋の材質	アルミニウム合金	アルミニウム合金	SUS304
ステージの材質	銀	銀	銀
寸法（mm）	W98XD92XH27.5	W98XD92XH27.5	W98XD92XH27.5
重量	550g	550g	750g

• ※1 対物レンズからサンプルまでの距離。
• ※2 特注品により、高倍率顕微鏡に対応することができます。
• ※3 オプションにより設置可能です。

サーモコントローラー

MC-1000Rシリーズ	MC-1000RPシリーズ
MC-1000R MC-1000R-DC	MC-1000RP MC-1000RP-DC

LN2流量コントローラー

MC-500	MC-500MF

• ※ サーモコントローラ、LN2流量コントローラーの詳細をご覧いただく場合は、製品の写真をクリックしてください。
